PENGETAHUAN DASAR TENTANG KOMPONEN ELEKTRONIKA

Senin,17 Maret 2014

Bagi para pemula yang hobi dan ingin belajar elektronika tentunya harus tau jenis jenis komponen dan fungsinya..meskipun belum ahli juga seberapa yang saya tau akan saya sampaikan disini terutama buat adik2 yang masih sekolah menengah atau bahkan yang masih di bangku smp yang ingin belajar silahkan yang bermanfaat diambil pengetahuanya.langsung saja disini akan saya berikan beberapa contoh komponen elektronika sederhana diantaranya

1. RESISTOR (atau biasa disebut tahanan)bentuknya seperti ini

fungsinya adalah untuk mengurangi atau menyesuaikan tegangan yang dibutuhkan untuk menuju komponen yang lain.bisa juga untuk menghambat atau mengurangi gelombang suara pada rangkaian penguat audio

2. Elektrolit Condensator ( Elco)

Fungsinya adalah untuk menampung tegangan atau menghaluskan tegangan yang masih berupa getaran listrik contoh yang dihasilkan oleh trafo yang baru melewati dioda..tegangan yang dimasukkan kedalam elco harus sesuai dengan spesifikasi yang tertulis pada elco tersebut.misal 1000mf/25 volt..tegangan yang dimasukkan harus kurang dari 25 volt karena kalau lebih bisa mengakibatkan rusaknya elco atau meleduk..kalau code 1000mf nya adalah ukuran kemampuan elco tersebut dalam menampung tegangan yang diukur dg satuan mf(microfarad) semakin  kecil angkanya daya tampungnya juga semakin kecil begitu juga sebaliknya

3.DIODA

Dalam keterangan komponen dioda ada beberapa jenis dioda yang fingsinya berbeda beda contoh

  ini dioda    untuk

menyearahkan tegangan pada rangkaian regulator tranformer berfungsi mengubah tegangan AC(bolak balik) menjadi tegangan searah.bagian ujung yang polos disebut anoda dan bagian ujung yang bergelang putih disebut katoda.. tegangan positf hanya bisa melewati dioda dari anoda ke katoda jika dibalik tidak bisa..kalu tegangan negatif sebaliknya

kalau yang ini dioda zener  yang fungsinya untuk membatasi tegangan sesuai dengan kebutuhan rangkaian berikutnya adapun keluaran tegangan yang dihasilkan sesuai dengan angka yang tertera pada badan dioda tersebut,,biasanya dipasangkan setelah komponen resistor,karena kalau dipasang pada sumber tegangan langsung akan terabakar

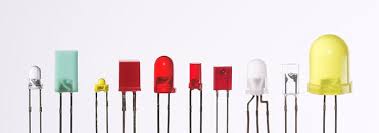

gambar disamping juga termasuk dioda yang biasa kita tau namanya lampu LED (Light Eighting Diode)

4. TRANSISTOR

Transistor terdiri dari banyak sekali jenis dan fungsnya dan saya sendiri tidak hafal untuk fungsinya, tapi akan saya share beberapa jenis

ini contoh beberapa bentuk transistor,,untuk fungsinya macam macam, ada yang digunakan untuk regulator tegangan,,ada yang untuk penguat suara..ada yang untuk saklar tegangan dan lain2 sesuai dg karakter jenis dan code seri nya kalau pengin tahu spesifikasi lengkap silahkan cari di www.alldatasheet.com

5.I C (Integrated Circuit)

jenis dan fungsinya sangat banyak sesuai dengan code yang tertera...spesifikasinya juga banyak di www.alldatasheet.com

6. POTENSIO/VR (Variable resistor)

Fungsinya untuk mengatur atau membatasi tegangan yang berskala kecil atau membatasi atau mengatur gelombang suara dalam rangkaian penguat audio..dan bisa diubah ubah nilainya dengan memutar tuas atau bagian tengah dengan obeng

ini dulu ya beberapa keterangan komponen sederhana nya..capek juga nulisnya..besok2 disambung lagi
